El mantenimiento exhaustivo de las turbinas eólicas es fundamental para garantizar su eficiencia, longevidad y, por ende, la rentabilidad de los proyectos de energía renovable. Las palas, elemento visible y responsable de la captura de la energía eólica, son particularmente susceptibles a daños debido a la exposición constante a los elementos, la fatiga por las vibraciones y las condiciones climáticas extremas. Las grietas, aunque a menudo invisibles a simple vista, pueden comprometer seriamente la integridad estructural de las palas, acortando su vida útil y representando un riesgo para la seguridad operativa. Por ello, la detección temprana de estas imperfecciones es crucial.
La identificación proactiva de grietas en las palas permite implementar acciones correctivas preventivas, minimizando los tiempos de inactividad, reduciendo los costos de reparación y mejorando la fiabilidad general del parque eólico. Este artículo presenta un resumen de las pruebas más comunes y efectivas que se pueden llevar a cabo para detectar y evaluar la severidad de las grietas en las palas de las turbinas eólicas, considerando las mejores prácticas y tecnologías disponibles.

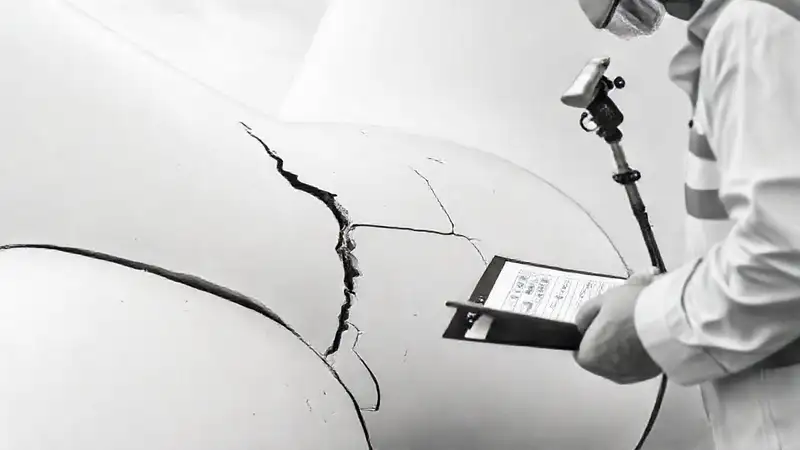

Inspección Visual y Fotografía
La inspección visual es la primera línea de defensa y una práctica habitual en cualquier programa de mantenimiento preventivo. Se debe realizar un examen minucioso de la superficie de la pala, tanto en condiciones normales de operación como después de una parada programada. Prestar especial atención a las áreas de mayor tensión, como los bordes, las uniones de las secciones de la pala y las zonas expuestas a la acción del viento y la lluvia. Es importante llevar un registro fotográfico detallado de cada pala, documentando cualquier anomalía observada. Estas fotografías, con buena iluminación y ángulo, servirán como referencia para comparar el estado de las palas a lo largo del tiempo y para identificar cambios sutiles que podrían pasar desapercibidos durante una inspección rápida.
Además, utilizar herramientas como lupas y reflectores puede mejorar la visibilidad de pequeñas grietas y defectos superficiales que no son evidentes a simple vista. Es fundamental que el inspector esté bien capacitado y tenga experiencia en el reconocimiento de patrones de grietas comunes en palas de turbinas eólicas. La experiencia, combinada con una observación cuidadosa y un buen equipo, aumenta significativamente las posibilidades de detectar grietas incipientes antes de que se conviertan en problemas mayores. En última instancia, la observación es clave.
La combinación de la inspección visual con fotografías detalladas proporciona una base sólida para evaluar el estado de la pala y determinar la necesidad de pruebas más exhaustivas. La documentación precisa permite realizar un seguimiento del deterioro y facilitar la toma de decisiones informadas sobre las acciones de mantenimiento. Es una práctica fundamental para la gestión del parque eólico.
Termografía Infrarroja
La termografía infrarroja ofrece una forma no destructiva de detectar grietas que no son visibles a la inspección visual. Las grietas, al ser imperfecciones en la superficie, alteran la distribución de la temperatura de la pala. Cuando la pala está expuesta al sol o a la sombra, la temperatura no será uniforme, y las grietas pueden provocar diferencias de temperatura significativas. La cámara termográfica registra estas diferencias de temperatura como imágenes en color, permitiendo identificar zonas de mayor o menor temperatura que pueden indicar la presencia de grietas.
Es importante realizar las mediciones en diferentes condiciones de iluminación y con la pala a la temperatura ambiente para evitar falsas alarmas causadas por la radiación solar o la sombra. Además, es crucial calibrar la cámara termográfica correctamente y utilizar técnicas de adquisición de datos adecuadas para obtener imágenes de alta calidad. La termografía infrarroja es especialmente útil para detectar grietas superficiales y pequeñas, ya que estas suelen tener un impacto relativamente pequeño en la distribución de la temperatura. El análisis de las imágenes debe ser realizado por un experto que pueda interpretar correctamente los patrones de temperatura.
Si bien la termografía es una herramienta valiosa, no es un sustituto de la inspección visual. Las imágenes termográficas deben interpretarse en conjunto con los resultados de otras pruebas y con la experiencia del inspector. La combinación de ambas técnicas permite obtener una evaluación más completa y precisa del estado de la pala. La tecnología moderna ofrece cámaras termográficas cada vez más sensibles y con mayor resolución, mejorando aún más la eficacia de esta técnica de detección.
Pruebas de Pegado con Láminas de Prueba
Esta técnica se utiliza para evaluar la integridad de la fibra de vidrio en las palas. Consiste en adherir una pequeña lámina de prueba (generalmente de fibra de vidrio o acero) a la superficie de la pala en una zona sospechosa. Después, se aplica una carga controlada a la lámina de prueba y se mide la deformación. Una gran deformación indica la presencia de una grieta o una debilidad en la estructura, mientras que una deformación mínima sugiere que la fibra de vidrio está en buen estado.
La elección del tipo de lámina de prueba y la magnitud de la carga aplicada dependerán de las características específicas de la pala y del tipo de grietas que se estén buscando. Es importante realizar varias pruebas en diferentes puntos de la pala para obtener una evaluación más completa de su estado. Esta técnica es especialmente útil para detectar grietas que están ocultas bajo la superficie o que no son fácilmente visibles durante la inspección visual. La precisión en la aplicación de la carga es crucial para obtener resultados fiables.
Las pruebas de pegado con láminas de prueba son una técnica no destructiva que permite evaluar la integridad estructural de la pala sin dañar su superficie. La interpretación de los resultados debe ser realizada por un ingeniero estructural con experiencia en el análisis de materiales compuestos. Esta técnica complementa las otras pruebas y proporciona información valiosa para la evaluación de la vida útil restante de la pala.
Análisis de Vibraciones
Las vibraciones en las palas de las turbinas eólicas pueden ser un indicador de la presencia de grietas o de otros defectos estructurales. Las grietas, al ser imperfecciones en la superficie, pueden alterar la forma en que la pala vibra bajo la acción del viento. El análisis de vibraciones utiliza sensores de vibración colocados en diferentes puntos de la pala para medir la amplitud y la frecuencia de las vibraciones. Estas mediciones se comparan con los datos de referencia para identificar cualquier anomalía que pueda indicar la presencia de un problema.
El análisis de vibraciones puede revelar tanto grietas superficiales como grietas profundas, así como otros tipos de defectos, como la presencia de burbujas de aire en la matriz de resina o la corrosión. Para una interpretación más precisa, se utilizan técnicas de análisis de Fourier y otras herramientas de procesamiento de señales. Es crucial tener en cuenta las condiciones ambientales, como la temperatura y la velocidad del viento, al analizar las vibraciones. La correcta calibración de los sensores y el software de análisis es fundamental.
El análisis de vibraciones es una técnica sensible y eficaz para detectar problemas en las palas de las turbinas eólicas. Sin embargo, es importante recordar que las vibraciones también pueden ser causadas por otros factores, como la presencia de objetos incrustados en la pala o la interacción con otros componentes del parque eólico. Por lo tanto, es fundamental realizar un análisis exhaustivo y combinar los resultados con otras pruebas para obtener una evaluación completa del estado de la pala. El análisis de vibraciones contribuye significativamente a la seguridad del parque eólico.
Conclusión
La monitorización continua y el mantenimiento preventivo son esenciales para garantizar el rendimiento óptimo y la seguridad de las turbinas eólicas. La combinación de diversas técnicas de inspección, incluyendo la inspección visual, la termografía infrarroja, las pruebas de pegado con láminas de prueba y el análisis de vibraciones, permite detectar y evaluar la severidad de las grietas en las palas de manera eficaz. No existe una única prueba perfecta; la clave reside en una estrategia integral que combine diferentes métodos y la experiencia de profesionales cualificados.
En definitiva, la inversión en un programa de mantenimiento proactivo, basado en la detección temprana de grietas, se traduce en una mayor fiabilidad, una reducción de los costes de reparación y una prolongación de la vida útil de las palas, maximizando así el retorno de la inversión en el proyecto de energía eólica. El conocimiento de estas técnicas permite a los técnicos y gestores de parques eólicos tomar decisiones informadas, asegurando la sostenibilidad y el éxito a largo plazo de las instalaciones de energía renovable.
